1．設計依據

鍋爐類型          煤粉鍋爐

蒸發量            240t/h

鍋爐數量          2臺

配置方式          一爐一機

煙氣流量          50x104m3/h，最大不超過55x104m3/h

入口煙氣溫度      135℃

入口煙塵質量濃度  32g/m3

出口煙塵質量濃度:   C2=100mg/m3

要求除塵效率  :

電場形式:           臥式3電場

供電機組、工控機、料位儀、輸灰設施按要求配套。

2．驗收標準與規范

《通風與空調工程施工質量驗收規范》（GB 50243）；《鋼結構工程施工質量驗收規范》（GB 50205）；《機械設備安裝工程施工及驗收通用規范》（GB 50231）；《電氣裝置安裝工程施工質量驗收規范》（GB52054）；《火電廠大氣污染物排放標準》（GB 13223）；《臥式電除塵器》（HCRJ 002）；《高壓靜電除塵用整流設備》（HCRJ 011）；《電除塵器低壓控制電源》(HBC 35)。

3．電場結構

①電場數量：?jiǎn)问?電場。

②沉淀極：C480。

③電暈極：1、2電場，芒刺線；3電場，星形線。

④同極間距：300mm、400mm、400mm。

⑤進出口設置氣流分布板。

⑥灰斗內設置阻流板。

⑦灰斗內設置高、低位料位儀監控。

⑧除塵系統設置PLC監控運行。

⑨輸灰系統按要求配套。

⑩硅整流機組分電場供電，自動跟蹤、調節。

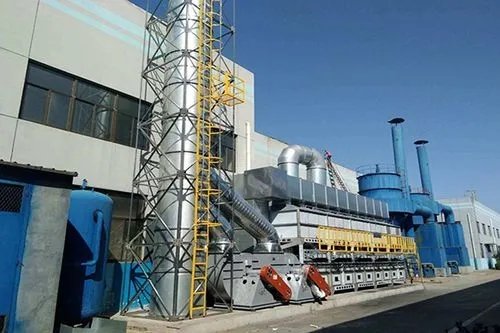

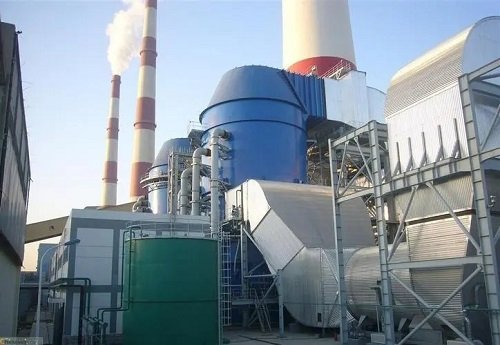

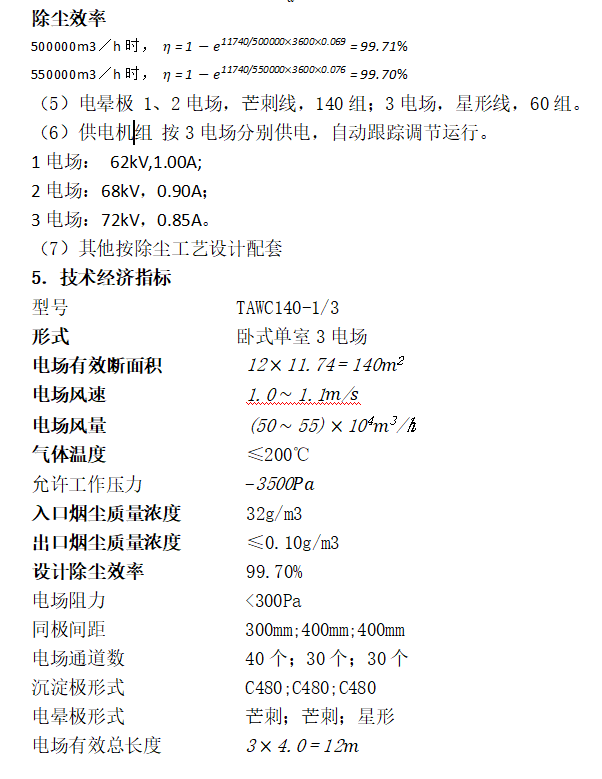

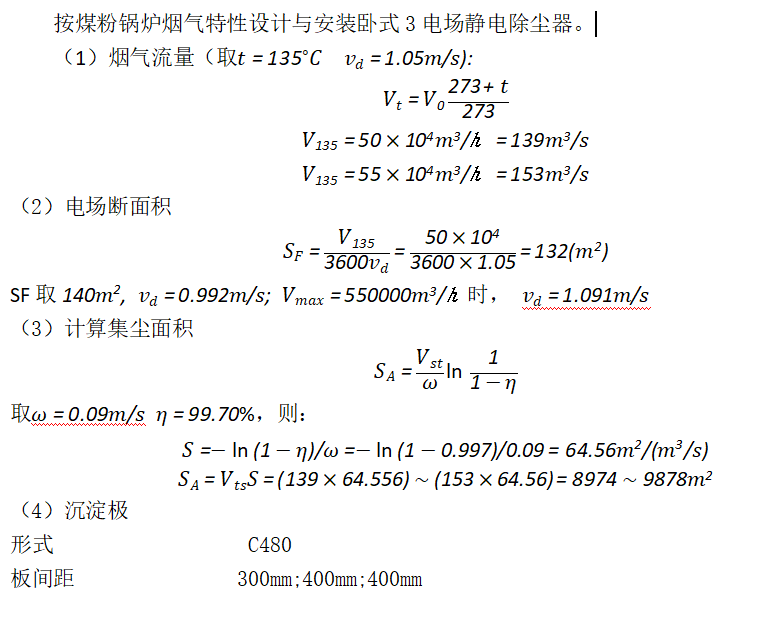

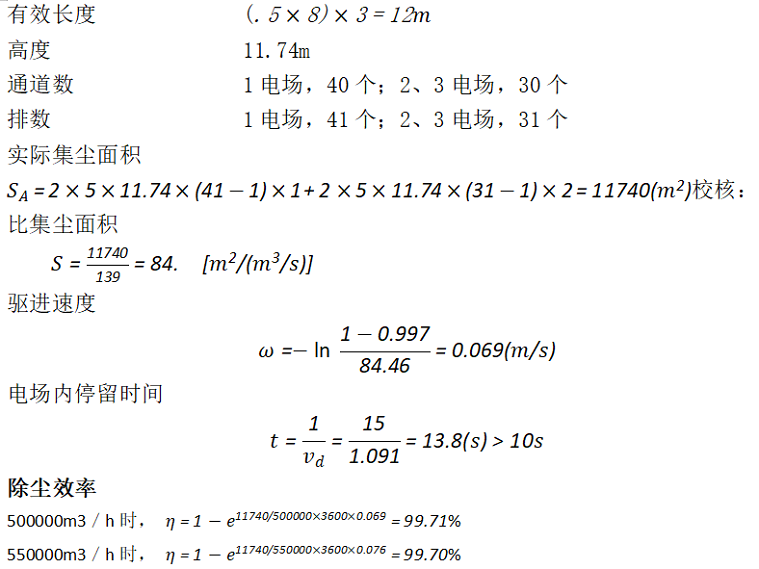

4．技術計算

沉淀極振打裝置           雙側搖臂振打，XWED 1.1-63-1／1505,3臺

電暈極振打裝置           單側雙層搖臂振打，XWED 0.75-63-1／1225,6臺

防爆要求                 防爆

保溫箱加熱器              JGQ2-220／2.0,8組

供電機組形式              GGAJO2型，80kV／1.0A，3臺

設備外形尺寸              20.0mx14.4mx22.16m

6．主要工程量

分部工程量明細表見表13-35。

表13-35 分部工程量明細表

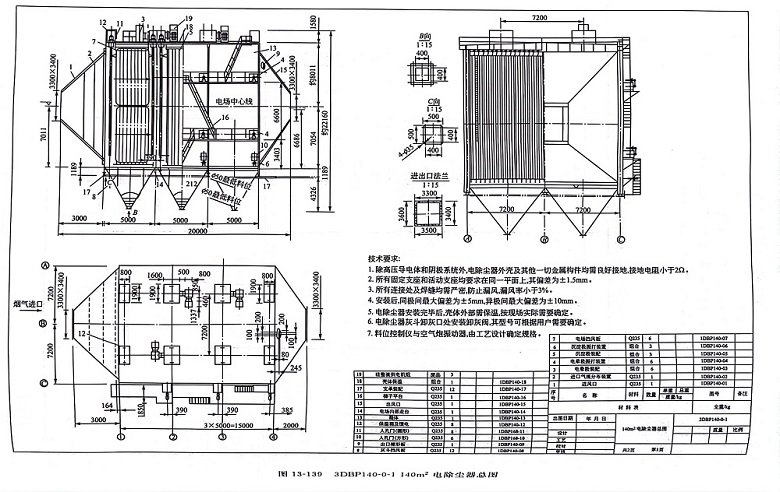

7.繪制方案圖
